Intergas CW4 geplaatst in een kast in Nijmegen

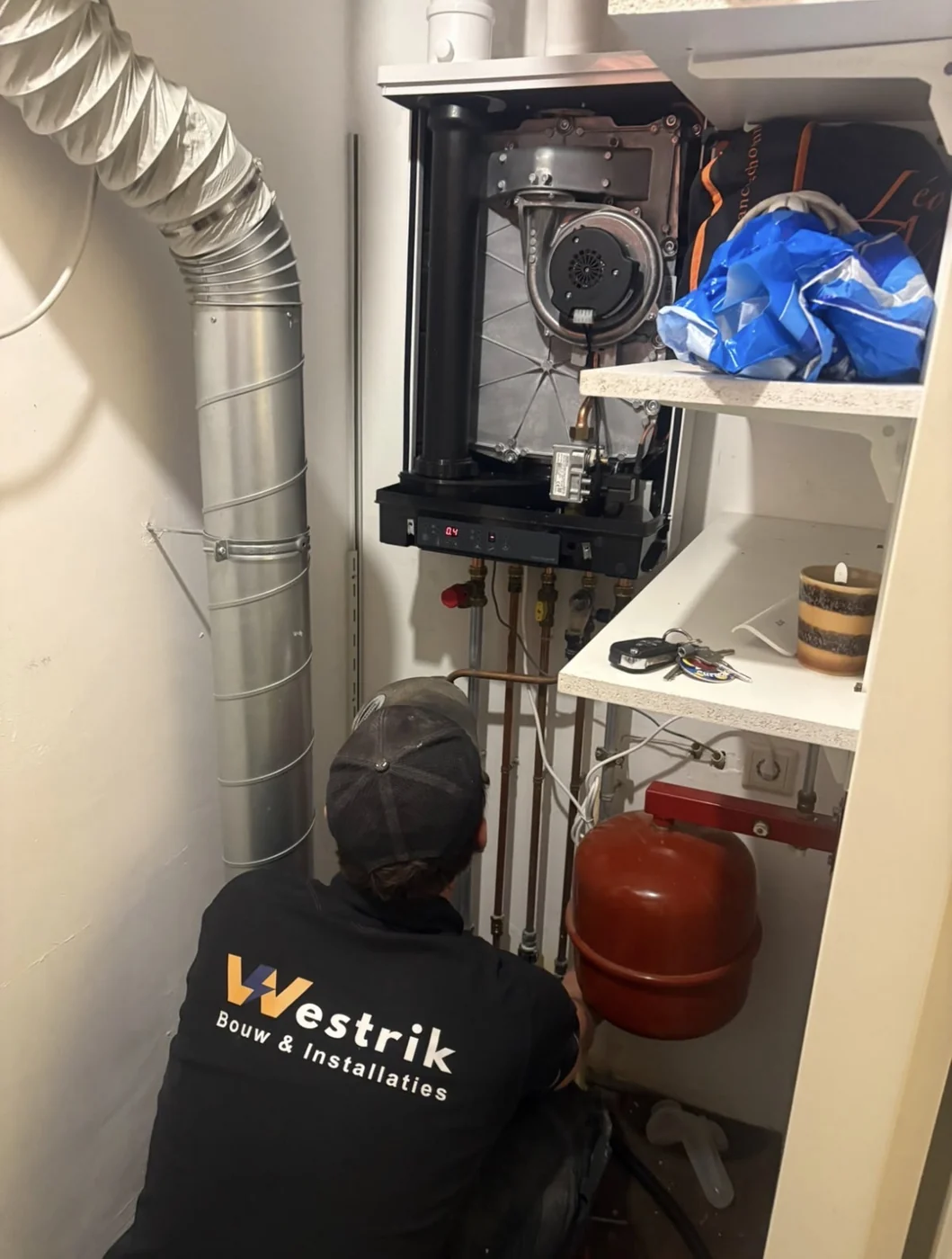

In Nijmegen plaatste Westrik een Intergas CW4 in een kast. Op de foto is de mantel er nog af: je kijkt zo tegen de ventilator en het warmtewisselblok aan, met daaronder het gasblok. Op het bedieningspaneel onderaan brandt het display. Vanaf de bovenkant van het toestel loopt een zwarte pijp omhoog, en daarnaast hangt langs de wand een flexibel geïsoleerd kanaal. Onder de ketel komt het nieuwe leidingwerk in koper naar beneden, met een afsluiter met rode greep ertussen. Rechts onder de plank hangt het rode expansievat. De monteur zit ervoor en werkt aan de aansluitingen.

Nijmegen
1 eigen foto
Cv en verwarming

Vergelijkbaar werk aanvragen Bel 085 060 4137

Monteur van Westrik Bouw & Installaties werkt aan het leidingwerk onder een Intergas CW4 in een kast in Nijmegen, met de mantel van het toestel eraf — Het toestel open tijdens het afmonteren — project van Westrik Bouw & Installaties in Nijmegen.

Over dit project

Een ketel in een kast vraagt ruimte die je later pas mist

Een cv-ketel in een kast wegwerken is netjes: je ziet hem niet, en hij staat nergens in de weg. Maar een kast is ook een doos, en de maat van die doos bepaalt hoe het toestel de komende vijftien jaar onderhouden kan worden. Bij elke beurt moet de mantel eraf — precies zoals op deze foto — en dan moet er voor het toestel genoeg ruimte zijn om erbij te kunnen, met gereedschap en met twee handen. Boven de ketel zit de aansluiting van de afvoer, onderaan het leidingwerk en het gasblok; beide moeten bereikbaar blijven. Daar komt bij dat een schap vlak boven het toestel de warmte vasthoudt en dat planken links en rechts de ruimte smaller maken dan de kast op het oog lijkt. De fabrikant schrijft per toestel voor hoeveel er rondom vrij moet blijven, en dat is geen advies maar een voorwaarde. Het is dus verstandig om vóór het plaatsen te bepalen wat er in die kast blijft staan en wat eruit gaat, in plaats van achteraf te merken dat een schap of een plint eraf moet zodra er onderhoud komt.

Fotoreeks

Tijdens het afmonteren

De Intergas CW4 met de mantel eraf, met zicht op de ventilator, het warmtewisselblok en het gasblok, en daaronder het koperen leidingwerk en het expansievat.

Vraag over vergelijkbaar werk

Wat klanten hierover vragen

Mag een cv-ketel in een dichte kast hangen?

Bij een moderne HR-ketel kan dat, omdat het een gesloten toestel is: de verbrandingslucht komt van buiten via de afvoerpijp en niet uit de ruimte eromheen. De kast hoeft dus geen lucht te leveren voor de verbranding. Wat wél moet blijven is ruimte om het toestel heen — voor de warmte die het afgeeft en voor de monteur die erbij moet. Hoeveel dat is, staat in het installatievoorschrift van het toestel en verschilt per model. Een kastdeur die dicht kan is prima; een kast die tot op de centimeter om de ketel heen is gebouwd niet.

Waarom gaat de mantel eraf bij het plaatsen?

Omdat het echte werk erachter zit. De aansluitingen voor gas, water en cv komen aan de onderkant binnen, de elektra wordt op het toestel aangesloten, en bij het in bedrijf stellen moeten de instellingen en de verbranding gecontroleerd worden. Dat kan niet met de kap erop. Dezelfde handeling komt terug bij elke onderhoudsbeurt: mantel eraf, controleren en reinigen, mantel erop. Het is dus geen teken dat er iets mis is als je de ketel open ziet staan — het hoort erbij.

Waarom hangt er een apart expansievat naast de ketel?

In een cv-ketel zit standaard een expansievat, maar dat is op een bepaalde hoeveelheid water in de installatie berekend. Heeft de woning meer radiatoren, langere leidingen of vloerverwarming, dan is die inhoud groter dan waar het ingebouwde vat op gemaakt is. Dan komt er een tweede vat bij. Zonder die extra ruimte loopt de druk bij opwarmen te hoog op en blaast het overstortventiel af, waarna je na afkoelen juist te weinig druk hebt. Bijvullen helpt dan niet: het probleem zit in de opvangcapaciteit, niet in de hoeveelheid water.
